Nasady STORZ

Nasady STORZ – przyłącza do armatury pożarniczej

Nasady STORZ są elementami połączeniowymi stosowanymi w armaturze strażackiej i przeciwpożarowej. Pozwalają połączyć urządzenie lub instalację posiadającą odpowiedni gwint z wężem, łącznikiem albo innym elementem wyposażonym w złącze STORZ.

W praktyce mogą być wykorzystywane przy pompach, hydrantach, rozdzielaczach, instalacjach wodnych oraz pozostałym sprzęcie używanym podczas działań gaśniczych.

Co to jest nasada STORZ?

Nasada STORZ jest elementem przyłączeniowym, który z jednej strony posiada symetryczne złącze STORZ, a z drugiej – odpowiedni gwint przeznaczony do montażu na urządzeniu lub instalacji.

Takie rozwiązanie umożliwia szybkie przyłączanie wyposażenia strażackiego bez konieczności wykonywania połączenia gwintowanego za każdym razem.

Do czego służy nasada STORZ?

Nasada może służyć do łączenia urządzeń takich jak:

• motopompy,
• autopompy,
• hydranty,
• rozdzielacze,
• zbiorniki,
• instalacje wodne,
• armatura pożarnicza,
• urządzenia wyposażone w odpowiednie króćce gwintowane.

Po zamontowaniu nasady urządzenie może współpracować z kompatybilnym elementem STORZ.

Jak działa system STORZ?

System STORZ wykorzystuje symetryczne połączenie kłowe. Oba łączone elementy posiadają współpracujące zaczepy i nie wymagają typowego podziału na część „męską” i „żeńską” po stronie samego złącza STORZ.

Dzięki temu sprzęt można szybko połączyć podczas działań ratowniczo-gaśniczych.

Nasada STORZ a złącze gwintowane

Nasada pozwala przekształcić przyłącze gwintowane w punkt kompatybilny z systemem STORZ.

Dzięki temu urządzenie z króćcem gwintowanym może współpracować z wężami i armaturą stosowaną w sprzęcie pożarniczym.

Nasada z gwintem wewnętrznym

Oznaczenie GW oznacza gwint wewnętrzny.

Przykładem jest Nasada 52 GW 2" ENPOL CNBOP, która łączy część STORZ 52 z gwintem wewnętrznym 2".

Co oznacza 52 GW 2"?

Oznaczenie można odczytać następująco:

52 – rozmiar części STORZ,
GW – gwint wewnętrzny,
2" – wielkość gwintu.

Takie oznaczenie pozwala szybko określić, z jakim urządzeniem i armaturą może współpracować dana nasada.

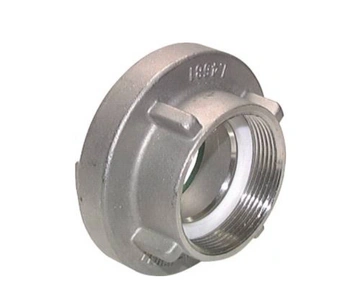

Nasada 25 GW 1"

W kategorii SUPRON 1 dostępna jest również Nasada 25 GW 1" ENPOL.

Jest to mniejszy wariant przeznaczony do połączeń wykorzystujących STORZ 25 i gwint wewnętrzny 1".

STORZ 25

STORZ 25 należy do mniejszych rozmiarów stosowanych w armaturze.

Przy doborze nasady 25 należy sprawdzić nie tylko rozmiar części STORZ, ale również właściwy typ gwintu po stronie urządzenia.

STORZ 52

STORZ 52 jest jednym z popularnych rozmiarów armatury pożarniczej.

W SUPRON 1 dostępna jest m.in. Nasada 52 GW 2" ENPOL CNBOP, przeznaczona do połączenia urządzeń zakończonych odpowiednim gwintem z wyposażeniem STORZ 52.

Nasada 52 ENPOL

Model Nasada 52 GW 2" ENPOL CNBOP wykonany jest z aluminium AK 11 (AlSi 11), a uszczelnienie wykonano z gumy.

Producent podaje dla niego również parametry ciśnieniowe i zgodność z określoną normą.

Nasady ENPOL

W ofercie SUPRON 1 znajdują się nasady marki ENPOL, będącej również producentem innych elementów armatury strażackiej, takich jak pokrywy, łączniki czy przełączniki.

Dzięki temu można kompletować większą część układu w ramach jednej grupy kompatybilnych elementów.

Aluminiowe nasady STORZ

Nasady ENPOL dostępne w SUPRON 1 wykonywane są z aluminium.

Dla modelu 52 GW 2" podany został stop AK 11 (AlSi 11).

Uszczelka w nasadzie STORZ

Jednym z ważnych elementów nasady jest uszczelka, która wpływa na szczelność połączenia.

W modelu 52 GW 2" ENPOL zastosowano uszczelnienie gumowe.

Ciśnienie robocze nasady STORZ

Parametry zależą od konkretnego modelu.

Dla Nasady 52 GW 2" ENPOL CNBOP karta produktu podaje ciśnienie robocze 2,6 MPa.

Wytrzymałość zaczepów

Dla modelu 52 GW 2" producent podaje wytrzymałość zaczepów wynoszącą 3,5 MPa.

Parametr ten dotyczy konkretnej nasady i nie należy automatycznie przypisywać go wszystkim elementom STORZ.

Nasada STORZ z CNBOP

Niektóre produkty posiadają oznaczenie CNBOP.

Przykładem jest Nasada 52 GW 2" ENPOL CNBOP, dla której na karcie produktu wskazane jest świadectwo dopuszczenia.

Nasada zgodna z PN-91/M-51038

Dla Nasady 52 GW 2" ENPOL SUPRON 1 podaje wykonanie zgodne z PN-91/M-51038.

Jeżeli dokumentacja techniczna lub przetarg wymaga określonej normy, warto każdorazowo zweryfikować aktualne dane konkretnego wariantu.

Nasada a łącznik – czym się różnią?

Nasada montowana jest zwykle na urządzeniu, instalacji lub króćcu.

Łącznik jest natomiast elementem stosowanym przede wszystkim do zakończenia węża i umożliwia jego połączenie z kompatybilną armaturą.

Oba elementy mogą współpracować w tym samym systemie, ale pełnią inne funkcje.

Nasada a pokrywa STORZ

Nasada tworzy punkt przyłączeniowy. Kiedy nie jest wykorzystywana, można zamknąć ją odpowiednią pokrywą STORZ.

Przykładowo SUPRON 1 oferuje pokrywę nasady 52 ENPOL CNBOP do odpowiednich przyłączy 52.

Nasada a przełącznik STORZ

Przełącznik służy do zmiany rozmiaru pomiędzy dwoma elementami armatury.

Przykładowo przełącznik 75/52 pozwala połączyć element STORZ 75 z elementem STORZ 52. Nasada ma natomiast za zadanie połączyć system STORZ z króćcem gwintowanym.

Nasada do motopompy

Motopompy mają określone przyłącza ssawne i tłoczne.

Jeżeli króciec posiada gwint, odpowiednio dobrana nasada może umożliwić połączenie motopompy z linią wężową wyposażoną w system STORZ.

Nasada do autopompy

Ta sama zasada dotyczy autopomp montowanych w samochodach pożarniczych.

Przy doborze należy sprawdzić zarówno wielkość gwintu w urządzeniu, jak i rozmiar STORZ używany w danym układzie.

Nasada do hydrantu

Nasady mogą być wykorzystywane również w armaturze związanej z poborem wody z hydrantów.

Właściwy wariant zależy od konstrukcji przyłącza oraz rozmiaru wyposażenia używanego przez jednostkę.

Nasada do rozdzielacza

Rozdzielacze strażackie posiadają wejścia i wyjścia o określonych rozmiarach.

Jeżeli element wymaga współpracy z armaturą gwintowaną, odpowiednia nasada może pełnić funkcję przejściową pomiędzy gwintem a systemem STORZ.

Nasada do instalacji wodnej

Nasady STORZ mogą być stosowane również w stałych instalacjach, jeżeli ich konstrukcja przewiduje taki sposób przyłączenia sprzętu pożarniczego.

Ważne jest zachowanie zgodności gwintu, średnicy i parametrów roboczych.

Nasada do zbiornika

Zbiornik wyposażony w króciec gwintowany może zostać przystosowany do szybkiego podłączenia armatury poprzez zastosowanie odpowiednio dobranej nasady.

Przed montażem należy sprawdzić zarówno parametry gwintu, jak i dopuszczalne ciśnienie dla całego układu.

Nasada do pompy

W pompach i agregatach pompowych nasady mogą być stosowane po stronie ssawnej lub tłocznej – zależnie od konstrukcji urządzenia.

Nie należy jednak dobierać elementu wyłącznie na podstawie średnicy króćca. Znaczenie ma również typ gwintu i przewidywane warunki pracy.

Jak dobrać nasadę STORZ?

Przy wyborze należy ustalić:

• rozmiar STORZ,
• rodzaj gwintu,
• średnicę gwintu,
• materiał wykonania,
• ciśnienie robocze,
• typ uszczelnienia,
• wymagane dokumenty i dopuszczenia,
• kompatybilność z posiadanym sprzętem.

Najważniejsze są dwa pierwsze parametry: część STORZ i część gwintowana.

Jak rozpoznać gwint wewnętrzny?

Gwint wewnętrzny znajduje się wewnątrz otworu nasady i służy do nakręcenia elementu na króciec z gwintem zewnętrznym.

W oznaczeniach stosuje się skrót GW.

Nasada z gwintem zewnętrznym

Na rynku występują również nasady z gwintem zewnętrznym.

Przy zakupie trzeba więc zwrócić szczególną uwagę, czy potrzebny jest wariant GW – gwint wewnętrzny, czy inny typ zakończenia.

Jak sprawdzić rozmiar gwintu?

Najlepiej odczytać dane z dokumentacji urządzenia lub oznaczenia króćca.

Nie warto określać gwintu wyłącznie „na oko”, ponieważ niewielka różnica może uniemożliwić prawidłowy montaż albo spowodować uszkodzenie połączenia.

Jak sprawdzić rozmiar STORZ?

Rozmiar najczęściej jest określony w dokumentacji sprzętu lub oznaczeniu konkretnego elementu armatury.

W jednostkach straży często spotykane są m.in. rozmiary 25, 52, 75 i 110, zależnie od zastosowania.

Nasada STORZ 25 do małych przyłączy

Wariant 25 GW 1" może być stosowany tam, gdzie potrzebne jest mniejsze przyłącze STORZ.

Przed zakupem należy upewnić się, że zarówno część STORZ 25, jak i gwint 1" odpowiadają posiadanemu urządzeniu.

Nasada STORZ 52 do linii tłocznych

Rozmiar 52 jest powszechnie kojarzony z wyposażeniem tłocznym.

Nasada 52 może więc stanowić element układu umożliwiającego podłączenie węża lub armatury 52 do urządzenia wyposażonego w odpowiedni króciec gwintowany.

Nasada STORZ do OSP

W jednostkach OSP nasady wykorzystywane są przy pompach, pojazdach, hydrantach i pozostałym sprzęcie.

Przy uzupełnianiu wyposażenia warto sprawdzić wszystkie rozmiary znajdujące się już w jednostce, aby zachować pełną kompatybilność.

Nasada STORZ do PSP

W PSP kompatybilność armatury ma szczególne znaczenie przy budowie większych układów wodnych i współpracy kilku zastępów.

Dobór standardowych rozmiarów pozwala szybko zestawiać poszczególne elementy podczas działań.

Nasada do samochodu strażackiego

Samochody ratowniczo-gaśnicze posiadają wiele przyłączy wodnych.

Nasady STORZ mogą być stosowane jako elementy tych przyłączy lub przy modernizacji określonych fragmentów armatury, jeżeli parametry techniczne są zgodne z konstrukcją pojazdu.

Nasada do instalacji ppoż.

W stałych instalacjach przeciwpożarowych nasady mogą tworzyć punkty umożliwiające szybkie podłączenie węży lub urządzeń.

Rodzaj i rozmiar elementu powinien wynikać z projektu oraz specyfikacji konkretnej instalacji.

Nasada do węża ssawnego

Nasada sama w sobie nie jest typowym zakończeniem elastycznego węża – do tego służą odpowiednie łączniki.

Może jednak współpracować z linią ssawną jako część urządzenia lub instalacji, do której wąż zostanie podłączony.

Nasada do węża tłocznego

Podobnie w linii tłocznej nasada może stanowić punkt przyłączenia węża zakończonego kompatybilnym łącznikiem STORZ.

Dobór rozmiaru powinien odpowiadać średnicy i konfiguracji całej linii.

Jak montuje się nasadę STORZ?

Strona gwintowana nasady jest montowana na odpowiednim króćcu urządzenia lub instalacji.

Montaż powinien zapewniać szczelność i być wykonany zgodnie z wymaganiami dla konkretnego rodzaju gwintu i urządzenia.

Czy nasada wymaga dodatkowego uszczelnienia?

Sposób uszczelnienia po stronie gwintowanej zależy od konstrukcji połączenia.

Nie należy stosować przypadkowych materiałów uszczelniających bez sprawdzenia wymagań producenta danego urządzenia i armatury.

Jak połączyć nasadę z wężem?

Wąż powinien być zakończony kompatybilnym łącznikiem STORZ.

Po zestawieniu obu elementów połączenie wykonuje się poprzez odpowiednie ustawienie zaczepów i ich obrócenie do pozycji roboczej.

Klucze do nasad STORZ

Jeżeli połączenie jest mocno osadzone, można wykorzystać odpowiednie klucze do armatury strażackiej.

SUPRON 1 posiada osobną grupę kluczy przeznaczonych do obsługi złączy i pozostałych elementów armatury.

Kontrola nasad STORZ

Podczas okresowych oględzin warto sprawdzić:

• stan korpusu,
• stan zaczepów,
• stan gwintu,
• uszczelkę,
• obecność deformacji,
• zabrudzenia,
• oznaczenia produktu.

Uszkodzone elementy mogą powodować nieszczelność lub utrudniać szybkie połączenie sprzętu.

Czyszczenie nasad STORZ

Po pracy w błocie, piasku lub przy poborze wody ze zbiorników naturalnych armaturę warto dokładnie oczyścić.

Szczególną uwagę należy zwrócić na zaczepy, gwint i uszczelki, ponieważ zabrudzenia mogą utrudniać późniejszy montaż.

Wymiana uszczelki w nasadzie

Jeżeli uszczelka jest zużyta, sparciała lub uszkodzona, może pogorszyć szczelność połączenia.

Przy wymianie należy zastosować element przeznaczony do konkretnego typu i rozmiaru nasady.

Nasady STORZ a kompatybilność armatury

Najważniejszą zasadą podczas kompletowania armatury jest zachowanie kompatybilności.

Nawet jeśli dwa elementy wyglądają podobnie, różnica rozmiaru STORZ lub gwintu może uniemożliwić ich prawidłowe połączenie.

Na co zwrócić uwagę przy zakupie nasady STORZ?

Przed zakupem warto sprawdzić:

• rozmiar STORZ,
• typ gwintu,
• średnicę gwintu,
• materiał wykonania,
• uszczelnienie,
• ciśnienie robocze,
• producenta,
• zgodność z posiadanym urządzeniem,
• wymagane normy i dopuszczenia.

W przypadku zakupów do jednostki OSP lub PSP dobrze jest porównać nasadę z istniejącym wyposażeniem, aby uniknąć problemów z kompatybilnością.

Nasady STORZ w SUPRON 1

Kategoria Nasady STORZ obejmuje elementy przeznaczone do wykonywania szybkich połączeń pomiędzy sprzętem pożarniczym a urządzeniami wyposażonymi w odpowiednie króćce gwintowane. W SUPRON 1 dostępne są m.in. Nasada 25 GW 1" ENPOL oraz Nasada 52 GW 2" ENPOL CNBOP.

Model 52 GW 2" wykonano z aluminium AK 11 (AlSi 11), zastosowano gumową uszczelkę, a ciśnienie robocze wynosi 2,6 MPa. Karta produktu wskazuje również wytrzymałość zaczepów 3,5 MPa oraz wykonanie zgodne z PN-91/M-51038.

Przy wyborze najważniejsze jest jednoczesne dopasowanie rozmiaru STORZ oraz rodzaju i średnicy gwintu, tak aby nasada prawidłowo współpracowała zarówno z urządzeniem, jak i pozostałą armaturą pożarniczą.
